Leírás és Paraméterek

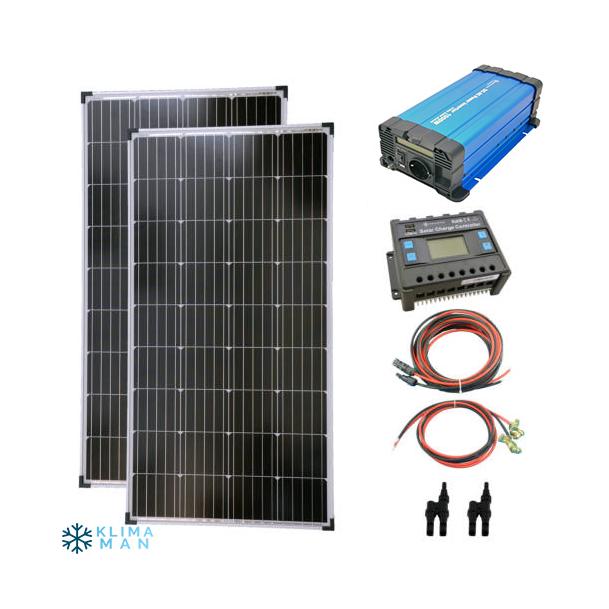

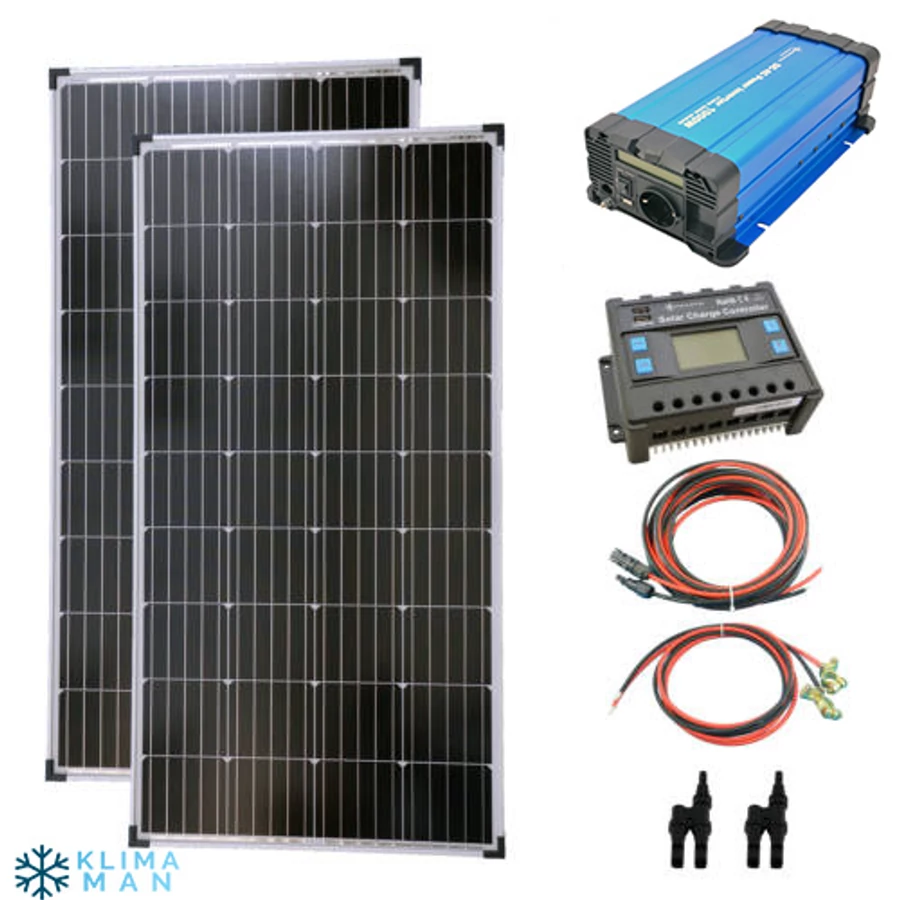

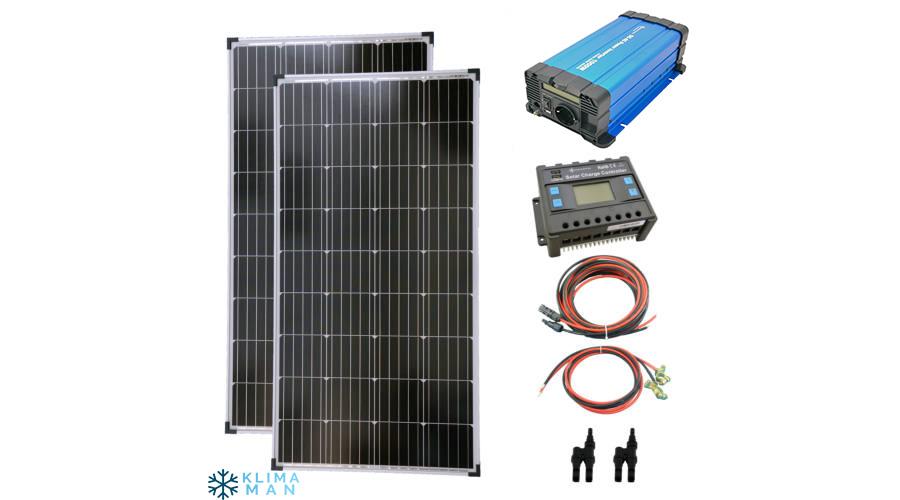

Napelem rendszer tartalma:
- 2 db 130 watt monokristályos napelem
- 1 db 1000W / 2000W 12 V-os feszültségváltó (tiszta szinuszú inverter)
- 1 darab 20A LCD napenergia-töltő vezérlő

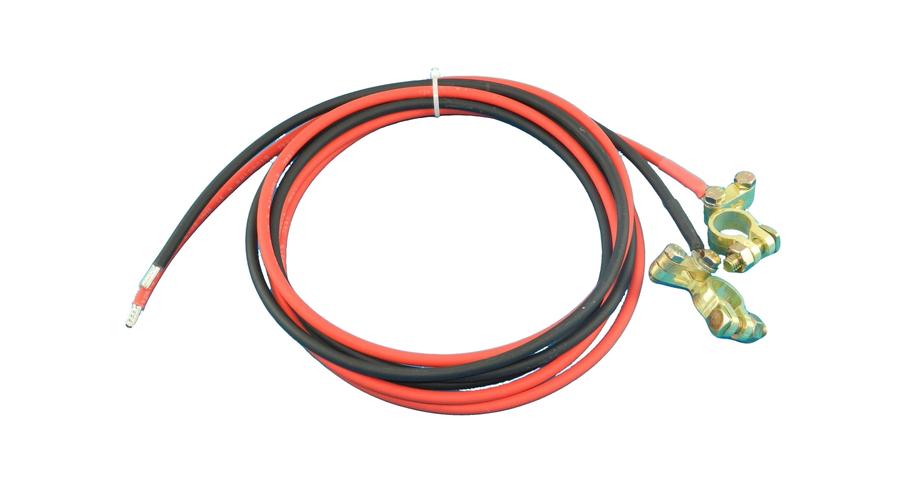

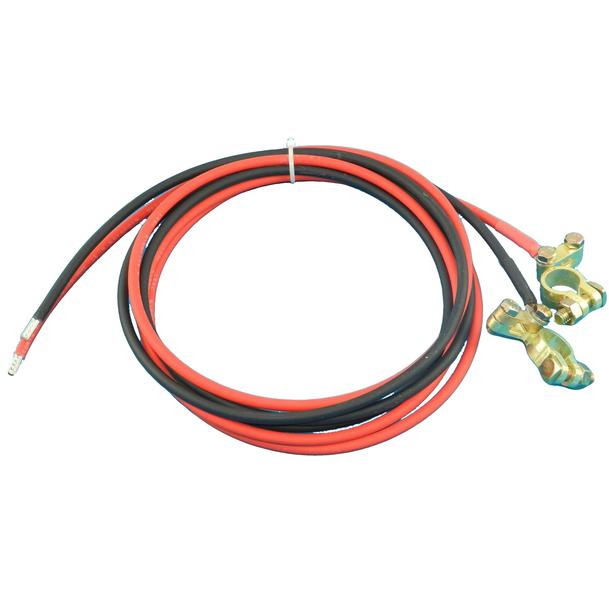

- 1 pár 2m 4mm² csatlakozókábel töltővezérlő -> akkumulátor csatlakozókkal

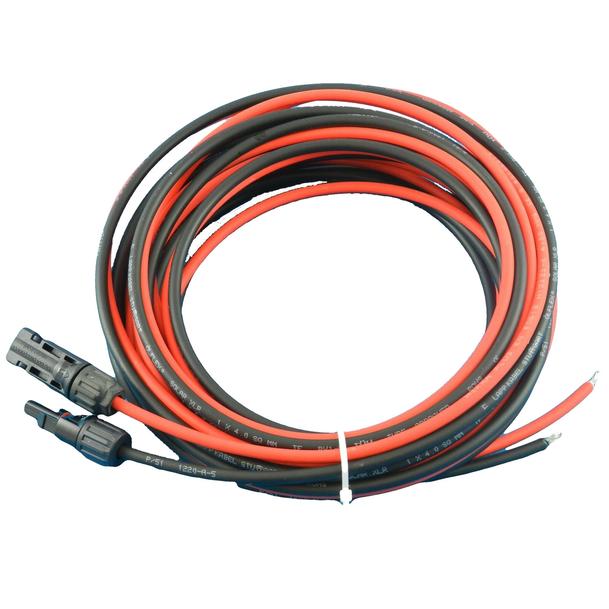

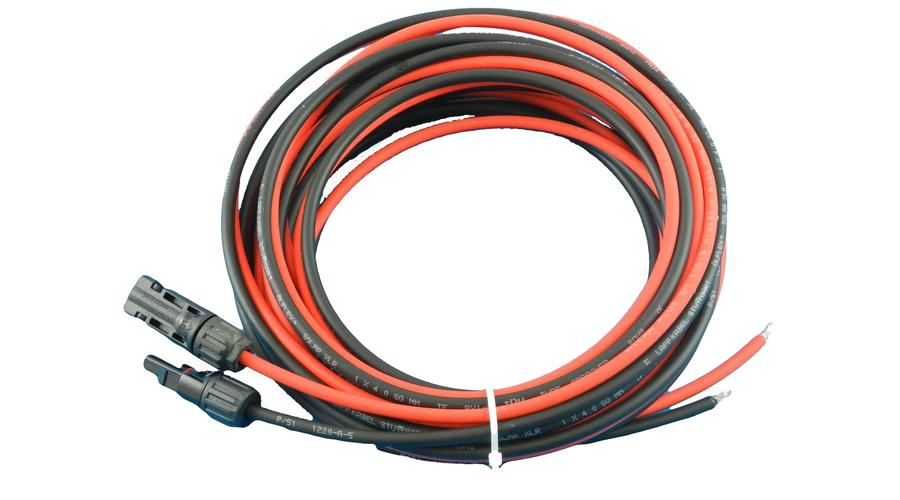

- 1 pár 5m-es 4mm²-es csatlakozókábel-modul -> töltővezérlő préselt MC4 dugókkal

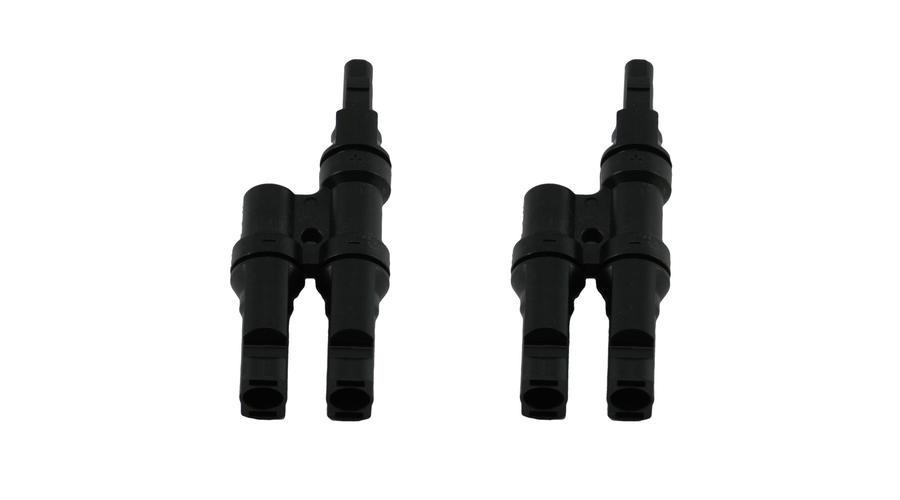

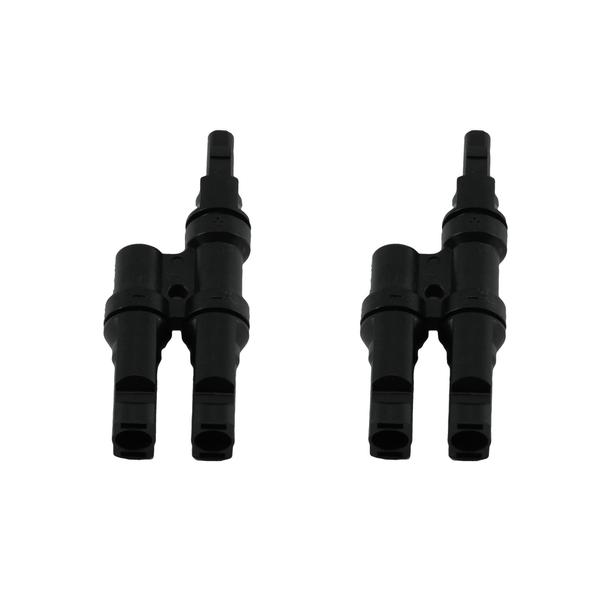

- 1 pár MC4-Y csatlakozó
Az alkatrészek műszaki leírása:

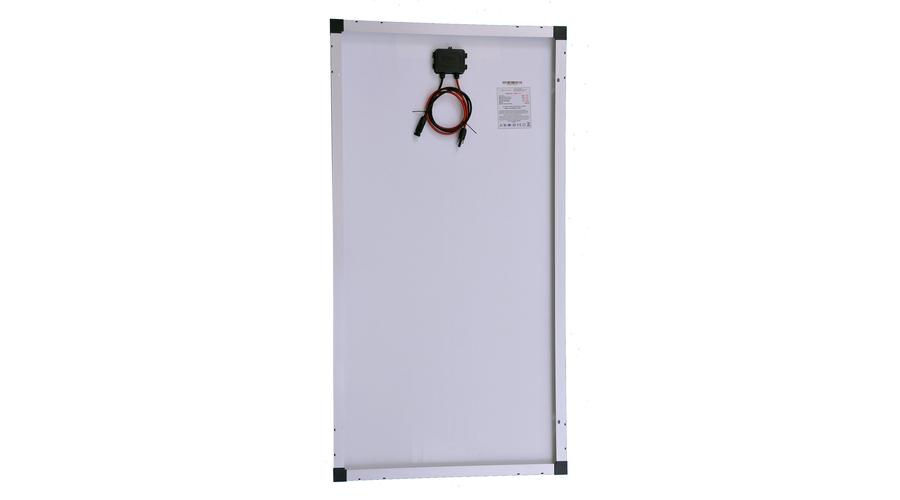

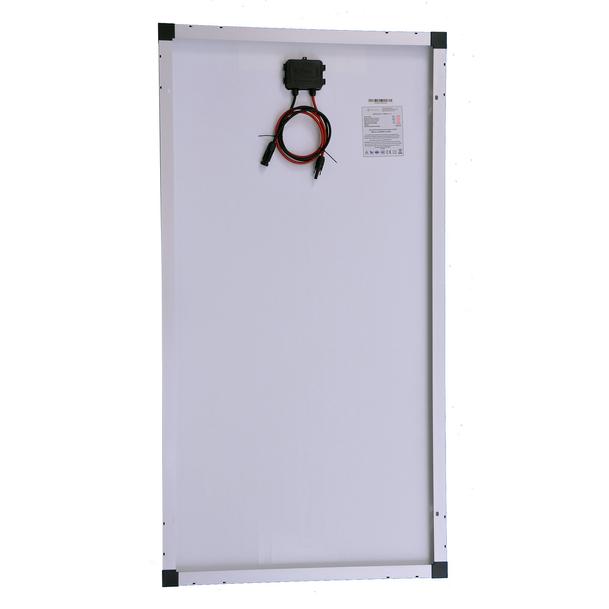

Napelem
TÜV-tesztelt és tanúsított minőségi modul
A Napelem modul egy univerzális modul, modern 5-sín-technológiával és kiváló minőségű mono napelemekkel. 130 W-os napelemes modulunk alkalmas önálló rendszerek tervezési és teljesítményadataira.
előnyei:
- Teljesítmény (Pmax): 130W
- bevált minőség közvetlenül a Solartronic-tól
- A TÜV Saar a vonatkozó szabványok szerint tesztelt: EN 61215-1, EN 61215-2, EN 61730-1, EN 61730-2
- a legújabb szabványok szerint gyártva
- monokristályos A-osztályú napelemek
- Cellaszerkezet 5 gyűjtősínek
- Csatlakozókábel 4 mm²-es kábelben és MC4 dugók
- Rendkívül ellenálló edzett biztonsági üveg a modult a legkárosabb környezeti körülmények között is használhatóvá teszi
- ideális 12–24 V rendszerekhez szárazföldön vagy mobil napelemekben
Műszaki adatok modulonként:
- Súly: 10,9 kg
- Méretek: 1130 mm x 680 mm x 35 mm
- Névleges teljesítmény Pmax: 130 W + 3%
- Nyitott áramkör feszültsége Voc: 22,69 V
- Névleges áram Imp: 7,03 A
- Isc rövidzárlati áram: 7,48 A
- Névleges feszültség Vmp: 18,49 V
- Hőmérsékleti tartomány: -40 ° C és + 80 ° C között
- Maximális rendszerfeszültség: 1000 V DC
- Csatlakozókábel: kb. 90 cm MC4 dugókkal
A fekete védőélek kiegészítő szolgáltatásként szolgálnak tőlünk a modul sarkának megóvásához szállítás közben. Ezek a sarkok eltávolíthatók a modulok telepítése előtt.

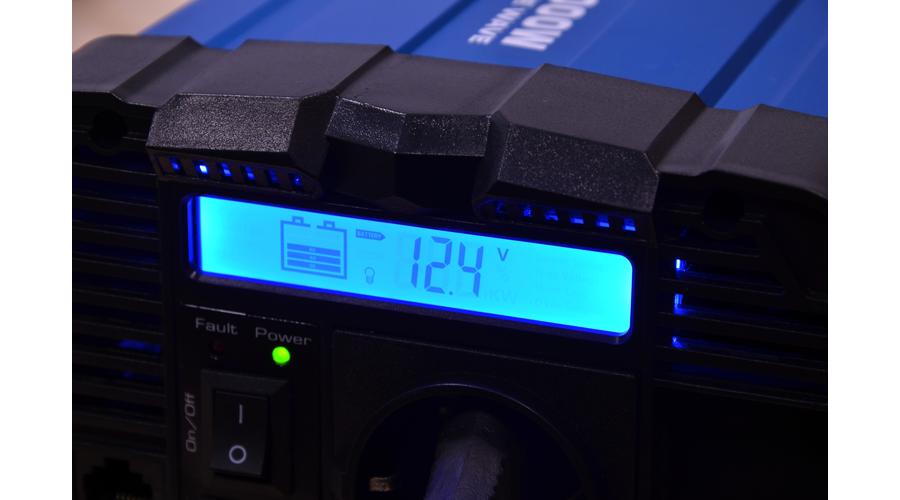

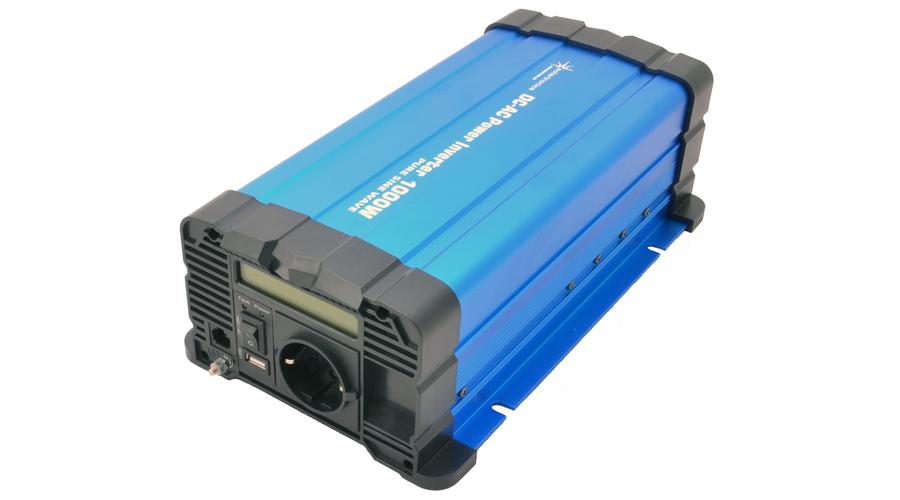

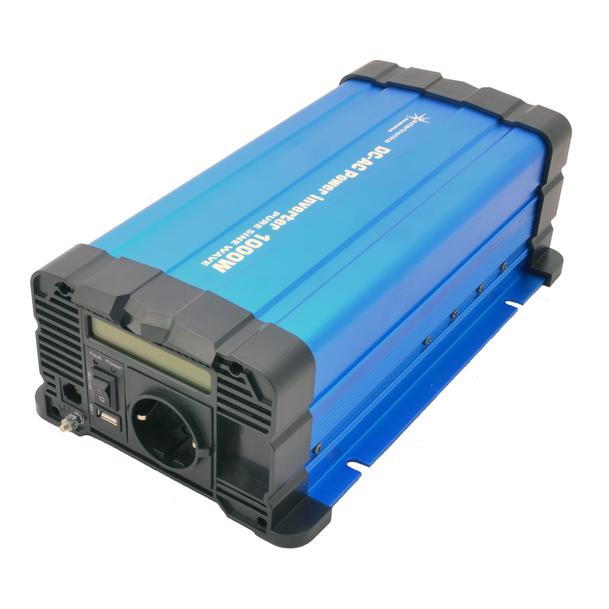

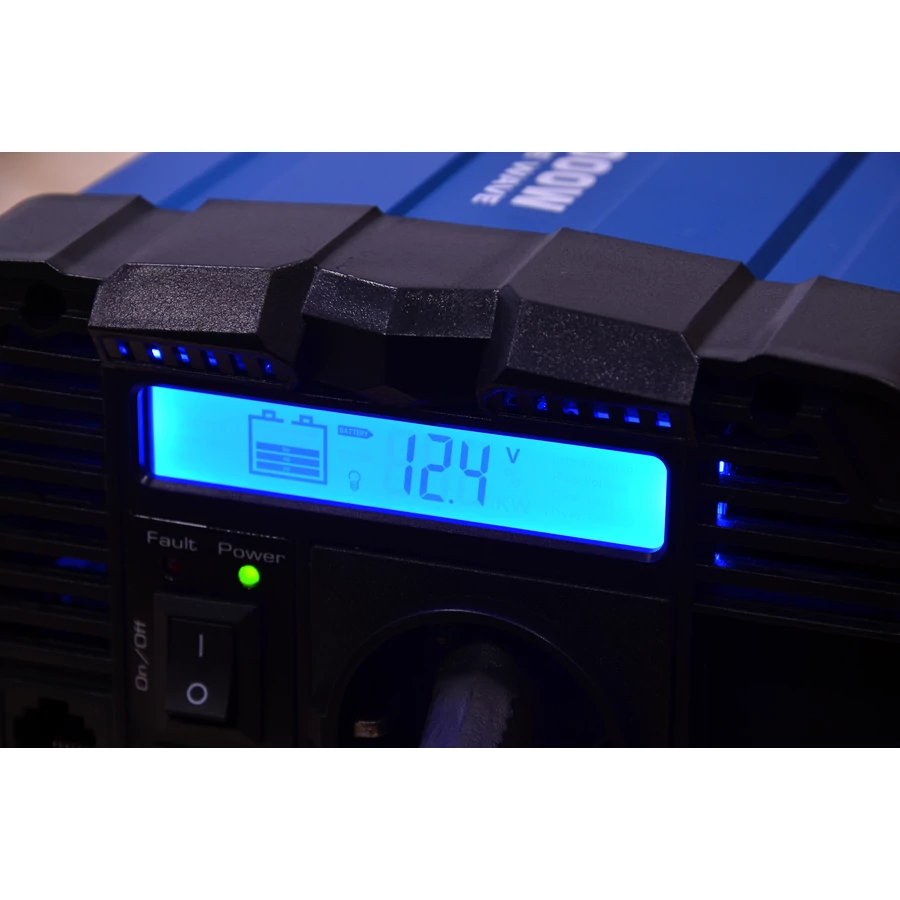

Feszültség átalakító inverter
Ezzel az eszközzel 230 V váltakozó áramot lehet generálni 12 V DC feszültségről (például autóakkumulátorokból, teherautó-akkumulátorokból vagy napelemes rendszerekből származó akkumulátorokból), és így számos háztartási készüléket üzemeltethet 230 V névleges feszültséggel.
Szállítási terjedelem: Inverter, csatlakozó kábel, üzemeltetési útmutató, beleértve a kapcsolási rajzot
előnyei:
- tiszta SINE feszültség
- Lágyindítási funkció
- Tápellátás USB-vel 5V - 2.1A-val
- Átlagos önfogyasztás kikapcsolt állapotban 0 watt
- Fordított polaritásvédelem az akkumulátor számára (biztosíték kioldások)
- Automatikus kikapcsolás túlterhelés vagy rövidzárlat esetén
- Járművekben való használatra jóváhagyva
- Távirányító opcionálisan kábeles vagy rádiós távirányítóval rendelhető, hogy összeszerelje magát
- Stabil ház alumíniumból és alakú lemezből
- Tanúsítványok: átalakító, CE, RoHS; E8 gyártás a DIN ISO 9001: 2000 szerint
- Kék színű
további részletek:
A tiszta SINE feszültség tipikus fogyasztói:
- 5W-30W elektromos fogkefe, elektromos borotva
- 20W-80W mobiltelefon töltő
- 50W-150W Playstation, X-Box
- 50W-500W hűtőszekrény, fagyasztó
- 100W-200W laptop
- 200W-1000W szórakoztató elektronika, fűtési rendszerek
- 300W-1000W számítógépes technológia
- 450W-1000W fúrógép
- 700W-1200W kávészűrő gép, mikrohullámú sütő
- 1200W-1600W kávéfőző gép, teljesen automatikus kávéfőző
- 1000W-3500W légkondicionáló, vízforraló
| Súly: | 3 kg |
| Méretek: | 314 mm x 174 mm x 103 mm |
| Kimeneti feszültség: | 230 V (50 Hz) |
| Legjobb teljesítmény: | 2000 W legalább 20 ms indítási vagy hideg áram esetén |
| Foglalat: | 1x eu aljzat |
| Folyamatos kimenet: | 1000 W |
| Bemeneti feszültség: | 12 V |
| Alacsony feszültségű leállítás: | <10,4 V |
| Túlfeszültség leállítása: | > 15,0 V |
| Túlmelegedés elleni védelem kikapcsolása: | > 60 ° C |
| relatív páratartalom: | <60% |
| USB eszköz tápellátása: | 1x 5 V 2.1 A |
| Hatékonyság: | > 85% (általában kb. 92%) |
| Átlagos önfogyasztás készenlétben - terhelés nélkül: | jellemzően> 12,5 V-nál kb. 13 W és <11,5 V-nál 35 W-nál. |
| Csatlakozó kábelek száma: | 1x plusz és 1x mínusz tartalmazza |
| Csatlakozó kábel keresztmetszete: | 10mm² |
| Csatlakozó kábel hossza: | kb. 50 cm |
| Ventilátor vezérlés: | a folyamatos teljesítmény kb. 10% -ától |

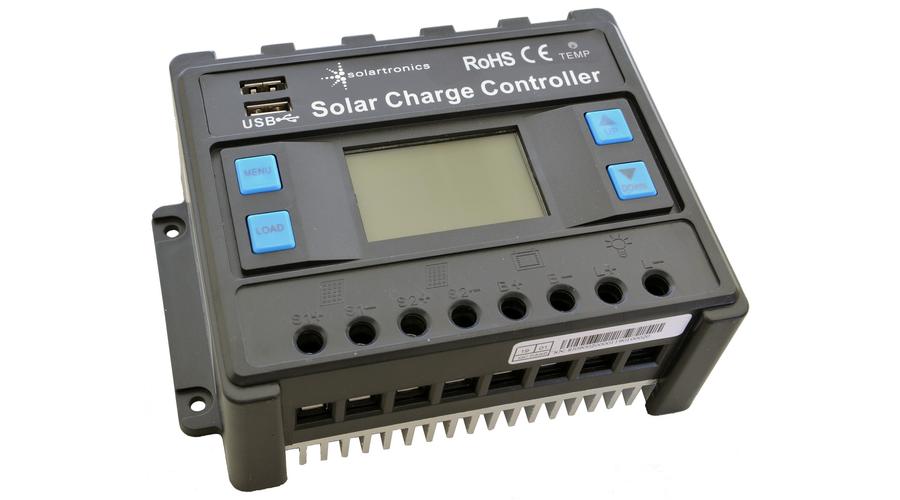

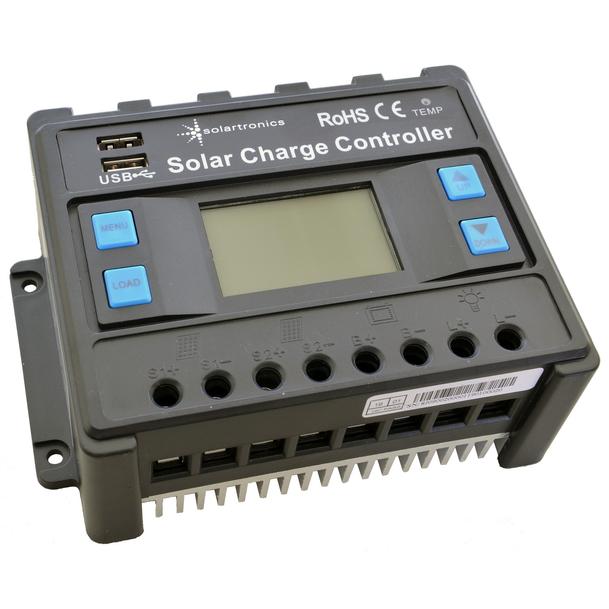

Töltésszabályozó

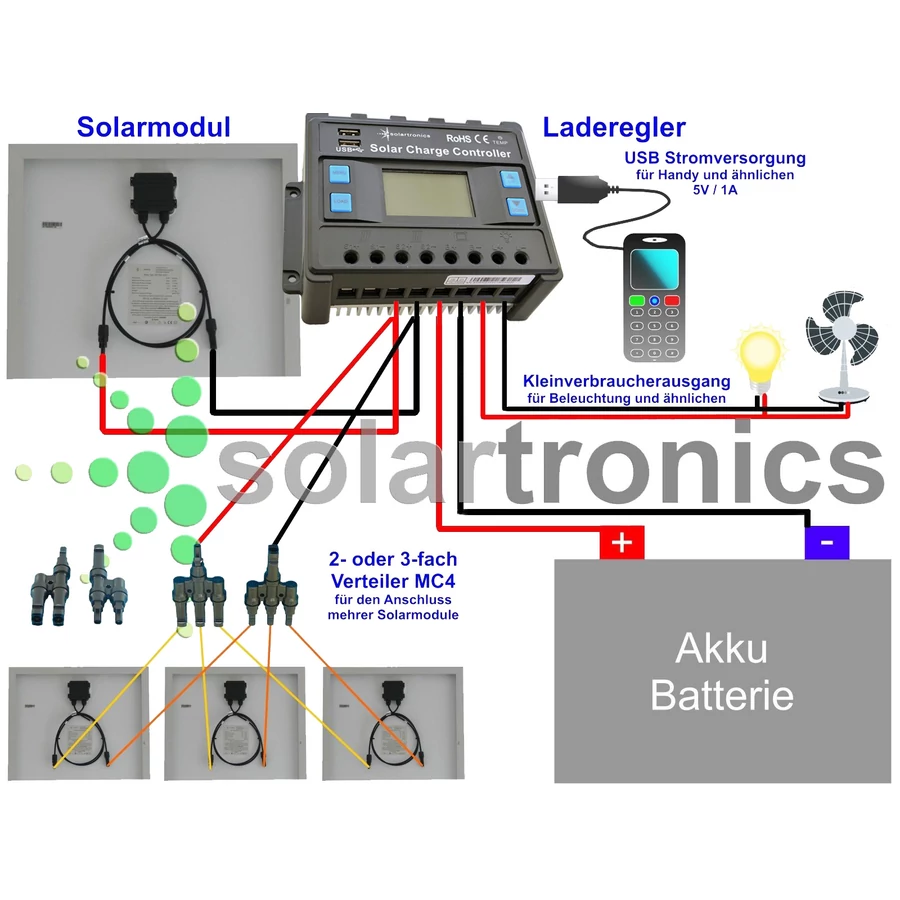

A töltővezérlő a napelemes modulok és az akkumulátor között van csatlakoztatva, ezért felelős a töltési folyamat irányításáért, hogy az akkumulátor mindig a maximálisan feltölthető legyen. Az akkumulátort a beépített mikroprocesszor finoman tölti fel, és így garantálja az akkumulátor hosszú élettartamát.
Az összes feszültség, töltési folyamat és paraméter megjeleníthető a kijelzőn. A töltési feszültség végét a kezelőpanelen keresztül lehet beállítani, így a napelemes töltővezérlő minden akkumulátorral használható. Beállíthatja azt a feszültséget, amelytől kezdve a kisfeszültség-védelmet aktiválni kell, és azt az üzemi feszültséget, amelytől kezdve a kisfeszültség-védelemnek vissza kell állnia.
Az akkumulátor túltöltését megakadályozhatjuk, mivel a töltésvezérlő befejezi a töltési folyamatot, és a végső töltési feszültség elérésekor átvált a csepegtető töltésre.
előnyei:
- Az akkumulátor túl- és alul töltésének védelme
- Automatikus leállítás, ha a töltőáram meghaladja a vezérlő kapacitását
- Automatikus leállítás rövidzárlat esetén
- Megakadályozza a panel visszajelzését
- Automatikus leállítás túlterhelés és rövidzárlat esetén
- Az akkumulátor alacsony feszültsége esetén a fogyasztók kikapcsolódnak
- Túlterhelés és rövidzárlat-védelem A fogyasztók leállítása az akkumulátor merülése esetén
- Automatikus hőmérséklet szabályozás
- Automatikus feszültségszint-azonosító rendszer
- Intelligens PWM töltési mód
- Állítható végső töltési feszültség
- Éjszakai és időbeli ellenőrzés
- A töltési és kisütési teljesítmény kijelzése Ah-ban
- Védelem az akkumulátor lemerülése ellen napelemes csatlakozással
- Kis fogyasztás alacsony feszültségű leállítása
- Védelem az akkumulátor fordított polaritása ellen
- Védelem a túlterhelés és a rövidzárlat ellen
- ólomsav, gél és AGM Akkumulátorokhoz
- Reprezentáció LCD grafikus kijelzővel
- Megjelenik az akkumulátor töltöttségi állapota
további részletek:
- Súly: 0,3 kg
- Az akkumulátor feszültsége: 12 V vagy 24 V automatikus érzékelés
- Töltőáram: 20 A.
- Saját fogyasztás: <20 mA
- Méretek: 178 mm x 102 mm x 46 mm
- Szín: fekete

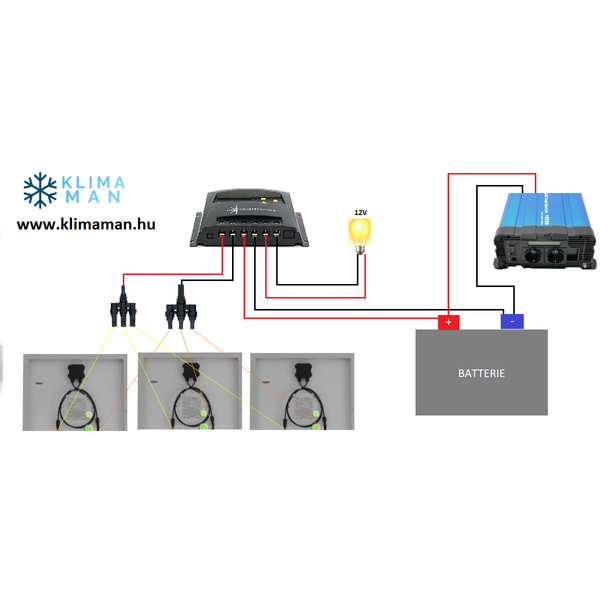

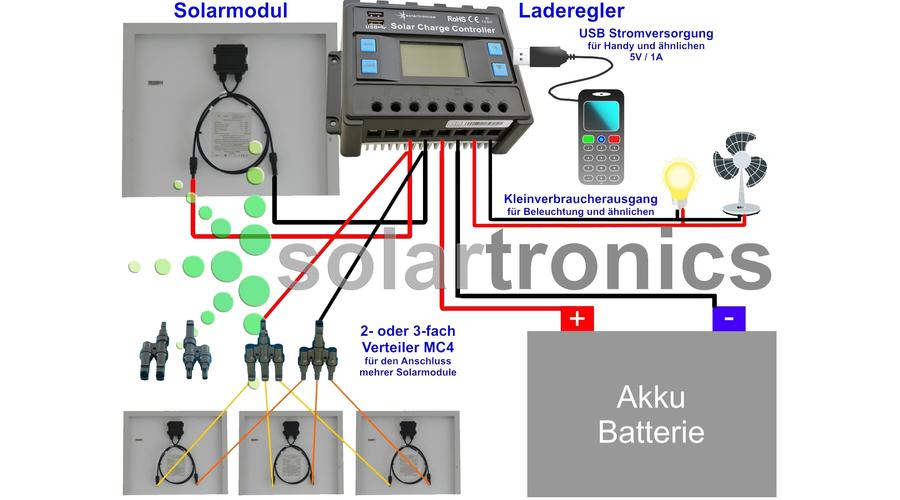

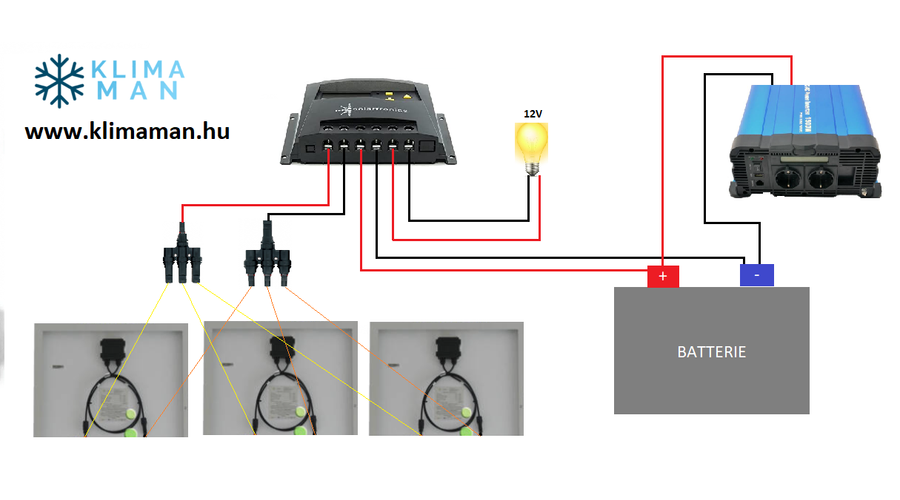

Összesen két 130 wattos modul csatlakoztatható a 20 A töltővezérlőhöz.
A mellékelt kábelkészleteket alkalmazottaink konfigurálják és ellenőrzik. Ezek tartalmazzák a szükséges csatlakozásokat (MC4, akkumulátor csatlakozók vagy huzalvédő hüvelyek). A német gyártásból származó, TÜV által tesztelt napkábeleket használják.
